在線濁度檢測儀是一種廣泛應用于水質監測、工業生產和環境保護等領域的儀器設備，其核心功能是實時測量水體或液體中的渾濁程度。本文將詳細介紹在線濁度檢測儀的主要部件及其工作原理，以期為相關領域從業者提供有價值的參考。

一、在線濁度檢測儀的主要部件

在線濁度檢測儀的結構復雜而精細，通常由以下關鍵部件組成：

1、光源模塊：光源模塊是在線濁度檢測儀的核心部件之一，負責產生特定波長的光，并照射到水樣上。常見的光源有LED燈或激光二極管，這些光源發出的光具有穩定性好、壽命長等優點。選擇不同波長的光源可以對不同類型的渾濁物進行監測，提高測量的準確性和靈敏度。

2、傳感器模塊（光學探頭）：傳感器模塊包括光源和光接收器，是濁度檢測儀的核心部件。光源發出一定波長的光，照射到水樣中，水中的顆粒物會散射或吸收部分光線。光接收器則負責接收經過水樣散射后的光，并將其轉換為電信號。傳感器模塊通常包括多個接收角度，以獲取更多的光散射信息，從而提高測量的準確性。

3、信號處理模塊：信號處理模塊對傳感器采集到的數據進行處理和分析，包括放大電路、模數轉換器（ADC）和處理器等部分。放大電路用于增強微弱的光信號，使其能夠被模數轉換器準確識別。模數轉換器則將模擬信號轉換為數字信號，以便后續的數據處理和分析。處理器則負責進行數據計算和分析，最終得到濁度值。

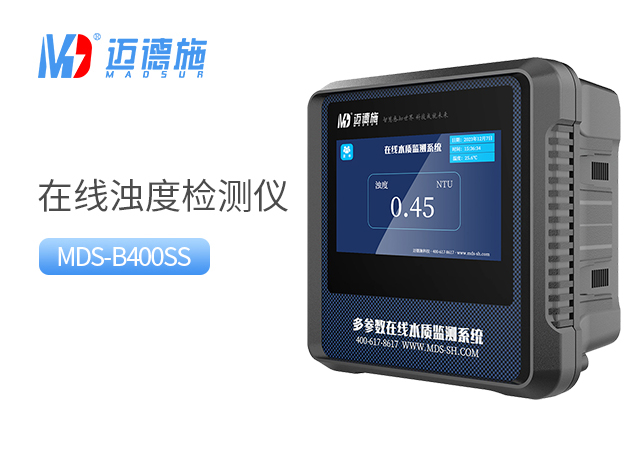

4、顯示模塊：顯示模塊用于實時顯示測得的濁度值、系統狀態等信息。常見的顯示模塊有液晶顯示屏或觸摸屏等，用戶可以通過按鍵或觸摸屏設置、調整儀器參數，如測量模式、報警閾值等。

5、其他輔助部件：除了以上關鍵部件外，在線濁度檢測儀還包括一些輔助部件，如自動清洗裝置、標準化輸出接口、電源模塊等。自動清洗裝置用于定期清潔傳感器表面，防止水中的懸浮物污染傳感器。標準化輸出接口則用于將濁度數據傳輸到監控系統或自動化控制系統。電源模塊為儀器提供所需的電力支持。

二、在線濁度檢測儀的工作原理

在線濁度檢測儀的工作原理基于光散射原理。當水樣通過傳感器時，光源模塊發出一束光，并照射到水樣中。水樣中的顆粒會吸收或反射光線，導致光線發生偏轉和散射。傳感器模塊中的光接收器會接收到散射回來的光，并將其轉換為電信號。

通常采用光散射檢測與光吸收檢測相結合的方式，即檢測器會分別檢測樣品中的散射光與吸收光。在入射光恒定條件下，散射光強度與溶液的混濁度成正比。通過測量透射光和散射光的強度，可以計算出水樣的濁度值。

具體來說，當平行光束通過溶液時，一部分光線被吸收和散射，另一部分光線透過溶液。與入射光成90°方向的散射光強度符合雷萊公式：Is=((KNV2)/λ)×I0，其中I0為入射光強度，Is為散射光強度，N為單位溶液微粒數，V為微粒體積，λ為入射光波長，K為系數。在一定濁度范圍內，散射光強度與溶液的混濁度成正比，即Is/I0=K′N（K′為常數）。

在線濁度檢測儀采用了固態光源及高精度光學系統，具有測量精度高、響應速度快、穩定性好等優點。它可實現自動校準及定時清洗等功能，能夠長時間穩定工作，為水質監測與控制提供有力支持。

三、結論

綜上所述，在線濁度檢測儀通過其精密的結構和獨特的工作原理，實現了對水體或液體中渾濁程度的實時監測。其關鍵部件包括光源模塊、傳感器模塊、信號處理模塊、顯示模塊以及其他輔助部件等。這些部件相互協作，共同確保了在線濁度檢測儀能夠準確、高效地提供水質監測數據。
